Como medir os parâmetros de um transformador de soldagem a ponto?

Olá a todos! Como fornecedor de transformadores de soldagem por pontos, muitas vezes sou questionado sobre como medir os parâmetros dessas importantes peças de equipamento. Nesta postagem do blog, explicarei todo o processo, compartilhando algumas dicas e truques que aprendi ao longo dos anos.

Primeiramente, vamos falar sobre por que é tão importante medir os parâmetros de um transformador de soldagem a ponto. Um transformador de soldagem a ponto desempenha um papel crucial no processo de soldagem a ponto. Ele converte a energia elétrica de entrada na quantidade certa de corrente e tensão necessária para criar uma solda forte. Se os parâmetros estiverem errados, isso pode levar a soldas fracas, resultados inconsistentes e até mesmo danos ao equipamento de soldagem. Portanto, medir com precisão esses parâmetros é essencial para garantir um processo de soldagem de alta qualidade.

Medindo a tensão primária e secundária

Um dos parâmetros básicos a serem medidos é a tensão. O transformador de soldagem a ponto possui um lado primário e um lado secundário. A tensão primária é a tensão de entrada que você fornece ao transformador, geralmente da rede elétrica. Você pode usar um voltímetro simples para medir isso. Basta conectar o voltímetro aos terminais primários do transformador. Certifique-se de que a energia esteja ligada, mas o processo de soldagem não esteja em ação para obter uma leitura precisa.

A tensão secundária é um pouco mais complicada. É a tensão de saída do transformador que vai para os eletrodos de soldagem. Como o lado secundário tem impedância muito baixa e alta corrente durante a soldagem, você não pode usar apenas um voltímetro comum. Em vez disso, você precisa de uma ponta de prova de tensão especializada que possa lidar com o ambiente de alta corrente. Você pode medir a tensão secundária de circuito aberto (quando os eletrodos não estão em contato com a peça de trabalho) e a tensão secundária de curto - circuito (quando os eletrodos estão em curto - circuito). Essas medições darão uma ideia do desempenho do transformador.

Medindo a Corrente

A corrente é outro parâmetro crítico. No lado primário, você pode usar um amperímetro para medir a corrente primária. Simplesmente prenda o amperímetro em torno de um dos condutores primários. Isso lhe dará uma leitura da corrente que flui para o transformador.

Para o lado secundário, as coisas são um pouco mais complicadas. A corrente secundária é extremamente alta durante o processo de soldagem. Você pode usar uma bobina Rogowski para medir a corrente secundária. Uma bobina de Rogowski é um dispositivo flexível e não intrusivo que pode ser enrolado no condutor secundário. Ele mede a mudança do campo magnético ao redor do condutor e o converte em uma leitura de corrente.

Medindo a taxa de giro

A relação de espiras do transformador é a razão entre o número de espiras no enrolamento primário e o número de espiras no enrolamento secundário. É um parâmetro chave que determina a relação entre a tensão e a corrente primária e secundária. Você pode calcular a relação de espira medindo as tensões de circuito aberto primário e secundário. A relação de espiras (n) é dada pela fórmula: n = Vp/Vs, onde Vp é a tensão de circuito aberto primário e Vs é a tensão de circuito aberto secundário.

Existem também maneiras mais sofisticadas de medir a relação de rotação, como usar um testador de relação de rotação. Este dispositivo pode fornecer uma medição mais precisa, especialmente para transformadores com configuração de enrolamento mais complexa.

Medindo a Resistência

Medir a resistência dos enrolamentos também é importante. No lado primário, você pode usar um multímetro digital para medir a resistência do enrolamento primário. Certifique-se de que a alimentação esteja desligada e o transformador desconectado da fonte de alimentação antes de fazer a medição.

Medir a resistência do enrolamento secundário é um pouco desafiador devido aos baixos valores de resistência. Você pode precisar de um micro ohmímetro para obter uma leitura precisa. A baixa resistência no enrolamento secundário é desejável, pois ajuda a minimizar as perdas de energia e aumenta a eficiência do processo de soldagem.

Medindo a indutância de vazamento

A indutância de vazamento pode afetar o desempenho do transformador de soldagem a ponto, especialmente durante as rápidas mudanças na corrente que ocorrem durante o processo de soldagem. Medir a indutância de fuga requer equipamento especializado, como um medidor LCR. Um medidor LCR pode medir a indutância, capacitância e resistência de um componente elétrico. Ao medir a indutância de fuga, você pode garantir que o transformador esteja operando dentro das especificações desejadas.

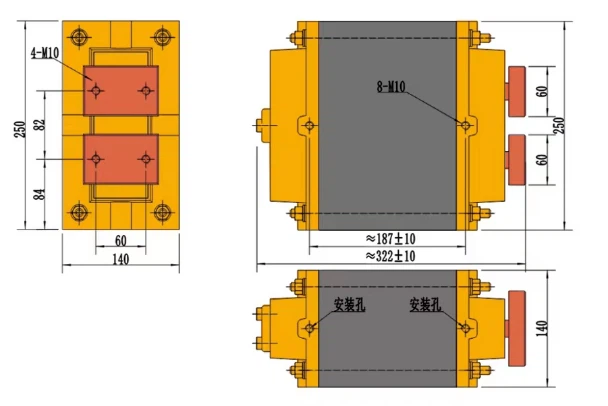

Como fornecedor de transformadores de soldagem por pontos, sei que essas medições nem sempre são fáceis de realizar, principalmente para quem é iniciante na soldagem por pontos. É por isso que oferecemos uma gama de produtos projetados para serem confiáveis ​​e fáceis de usar. Se você estiver interessado em nossoTransformador de máquina de solda de topo,Transformador de soldador a ponto, ouTransformadores de soldagem refrigerados a água, temos a experiência necessária para ajudá-lo a escolher o modelo certo para suas necessidades e garantir que você possa medir os parâmetros com precisão.

Se você estiver procurando por um transformador de soldagem a ponto de alta qualidade ou tiver alguma dúvida sobre como medir os parâmetros, não hesite em entrar em contato. Estamos aqui para ajudá-lo com todas as suas necessidades de transformadores de soldagem a ponto. Quer você tenha uma pequena oficina ou uma grande fábrica, podemos fornecer as soluções que você procura.

Referências

• "Manual do Transformador" por Christopher Birchfield
• "Processos e equipamentos de soldagem" por John Davis
• Manuais específicos da indústria sobre transformadores de soldagem por pontos
